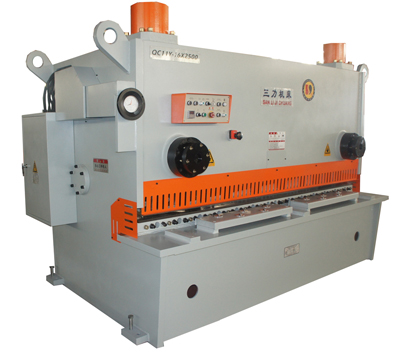

QC11Y液压闸式剪板机-安徽省三力机床制造股份有限公司

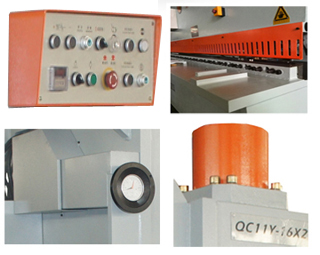

性能特点：

1、采用全钢焊接结构，热处理消除内应力，有足够的强度和刚性。

2、采用先进的集成式液压系统，操作安全可靠，外形美观。

3、采用三点支承滚动导轨，消除支承间隙提高剪切质量。

4、刀片间隙用手轮调整，迅速、准确、方便矩形刀片，四面刃口剪切均可使用，使用寿命长。

5、设有分段剪切功能，灯光对线功能，便于划线剪切。

6、后挡料尺寸及剪切次数有数字显示装置。

7、剪切角度可调，减少板料扭曲变形。

8、上刀架采用内倾结构，并提高工件的精度。

9、机床左右及后面设有安全防护栅装置，电器柜设有开门断电及前后设有紧急开关装置，带有防护罩脚踏开关，以保证工作时操作安全

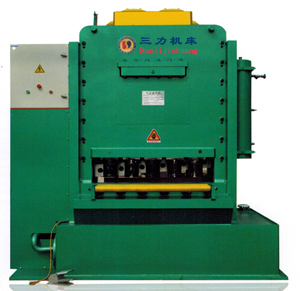

QC11Y系列重型液压剪切机

重型液压剪切机

（可剪钢板厚度30mm-120mm，宽度230mm-1500mm）

性能特点：

1、主机采用全钢板焊接，永无变形及撕裂。设备在工作时无需水泥基础固定，可随时更换工作场地。弥补了目前国内锻压机械行业空白。
2、进行剪切工作上刀板与动力主油缸无任何运动关节，永无损坏。
3、设备无需人工加润滑油，本机设有自动润滑系统。减少维护时间修理时更加便捷。
4、整机液压系统只采用一只电磁溢流阀用以控制卸荷起动及系统安全，使操作更方便、维护无烦恼。
5、配备氮气回程器，使上刀板完成剪切快速复位。
6、四刃口矩形刀片，翻转使用四次后，可重磨再次使用，降低生产成本。

QC11Y液压闸式数显剪板机技术参数

型号	可剪板厚(mm)	可剪板宽　(mm)	喉口深度(mm)	后挡料行程距离(mm)	剪切角度(。)	行程次数（min-1)	电机(KW)	重量(T)	外形尺寸(mm)
6×2500	6	2500	80	600	0.5-1.3	14	7.5	5.3	3100×1725×1960
6×3200	6	3200	80	600	0.5-1.3	12	7.5	6.5	3650×1750×1980
6×4000	6	4000	80	600	0.5-1.3	10	7.5	7.5	4650×1780×2075
6×5000	6	5000	80	600	0.5-1.3	8	7.5	10.5	5650×183×2250
6×6000	6	6000	80	600	0.5-1.3	8	7.5	15.2	6650×1890×2380
8×2500	8	2500	80	600	0.5-1.3	14	7.5	6	3100×1725×1960
8×3200	8	3200	80	600	0.5-1.3	12	7.5	6.8	3850×1750×1980
8×4000	8	4000	80	600	0.5-1.3	10	7.5	8.5	4650×1850×2075
8×5000	8	5000	80	600	0.5-2	7	15	12.5	5805×2000×2500
8×6000	8	6000	100	600	0.5-2	7	15	19.8	6805×2115×2715
10×2500	10	2500	120	600	0.5-2.3	10	15	8.2	3195×1800×2210
10×3200	10	3200	120	600	0.5-2.3	8	15	9.15	3895×1800×2240
10×4000	10	4000	120	600	0.5-2.3	6	15	11	4695×1930×2275
10×5000	10	5000	120	600	0.5-2.3	5	15	16	5905×2115×2715
10×6000	10	6000	120	600	0.5-2.3	5	15	22	6950×2115×2800
12×2500	12	2500	120	600	0.5-2.3	10	15	8.7	3195×1800×2210
12×3200	12	3200	120	600	0.5-2.3	8	15	9.8	3895×1800×2240
12×4000	12	4000	120	600	0.5-2.3	6	15	13.4	4710×1950×2485
12×5000	12	5000	120	600	0.5-2.3	5	18.5	20	5905×2115×2800
12×6000	12	6000	120	600	0.5-2.3	4	18.5	29	7000×2300×3100
12×8000	12	8000	120	600	0.5-2.3	3	18.5	56	9100×300×4200
14×12000	14	12000	120	800	0.5-2.3	2	37	160	13200×4000×5600
16×2500	16	2500	120	600	0.5-2.3	8	15	9	3215×1880×2340
16×3200	16	3200	120	600	0.5-2.3	7	15	11	3915×1880×2445
16×4000	16	4000	120	600	0.5-2.3	6	15	15	4715×1950×2590
16×5000	16	5000	120	600	0.5-3	5	22	23	6000×2300×3000
16×6000	16	6000	120	600	0.5-3	4	37	36	7000×2300×3100
16×8000	16	8000	120	800	0.5-3	3	37	80	9100×3000×4380
20×2500	20	2500	120	600	0.5-3	6	22	11	3215×1890×2465
20×3200	20	3200	120	600	0.5-3	5	30	18	4120×1890×2780
20×4000	20	4000	120	600	0.5-3	4	30	21	4925×2150×2900
20×5000	20	5000	120	600	0.5-3	4	37	29	6000×2300×3050
20×6000	20	6000	120	800	0.5-3	3	37	49	7000×2780×3660
25×2500	25	2500	120	600	0.5-3.3	5	30	16.3	3435×2000×2710
25×3200	25	3200	120	600	0.5-3.3	5	30	21	4120×2200×3000
25×4000	25	4000	120	600	0.5-3.3	3	30	26	4950×2200×3150
30×2500	30	2500	120	600	1-3.3	4	30	17	3435×2020×2770
30×3200	30	3200	120	600	1-3.3	3	37	23	4200×2300×3200
