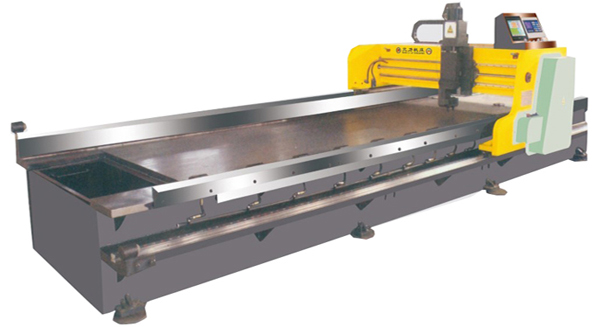

PGNK-1220/4000数控液压金属板材开槽机


机床性能特点:
本机床机座,横梁均采用框架结构设计,整体钢性好,变形小。
本机机座固定不动,斜齿轮,齿条传动,横梁移动,移动速度可变频调整,切削过程平稳高效,切削表面平整光滑。
本机为X轴数显,Y1轴,Y2轴,Z轴三轴数控机床,定位精度高,加工范围大。
本机分别设有边压料和端压料装置,均采用液压压紧,压料力可调,压紧可靠,液压系统增设储能器补偿,电机间隙工作,节约能源,控制油温。


技术参数
开槽板料最大宽度
1220mm
开槽板料最大长度
4000mm
开槽板料最大厚度
4mm(板料平面度<3mm)
开槽板料最小厚度
0.8mm
V型槽距边最小距离
8mm
横梁移动(X轴)最大距离
4100mm
横梁前移(X轴)切削速度
最大40m/min
横梁后移速度
最大50/min
刀架左右移动(Y1轴)最大距离
1220mm
刀架左右移动(Y1轴)及端压料(Y2轴)移动速度
最大20m/min
刀架左右移动(Y1轴)分辨率
0.001mm
刀架上移动(Z轴)最大距离
50mm
刀架上移动(Z轴)速度
最大20m/min
刀架上下移动(Z轴)分辨率
0.001mm
横梁移动(X轴)电机功率
5.5KW
刀架左右(Y1轴)及端压料(Y2轴)移动伺服电机功率
0.85KW
刀架上下(Z轴)移动伺服电机功率
0.85KW
液压系统工作压力
6-8mpa
油泵电机功率
1.1KW
机械重量
8800kg
机床外形尺寸(长×宽×高)
6000×2360×1565mm
