弯 管 机

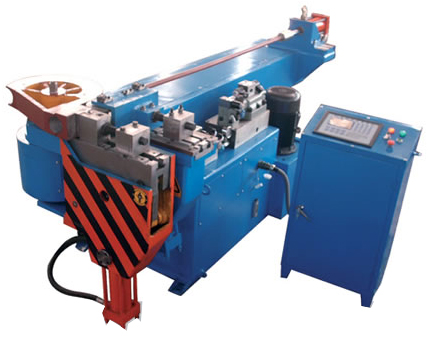

W27YPC微电脑液压弯管机
W28K三座标立体弯管机
 ● 机床机头部位和床身部位加强筋设计,并经退火处理消除内应力,整体有足够的强度和刚性防永久性变形。● 传动主轴装配时直接从机头上部插入,安装精准,维护方便。弯管主轴与传动链轮整体锻造整体加工,整体滚齿,无键联接,受力均匀,由双油缸驱动,转臂在接近弯曲设定的角度值前液压系统自动节流缓冲。极大的提高了弯曲精度,快速复位接近始点设有节流缓冲,极大的提高了复位精度和工作效率(是国内唯一采用该结构的厂家)。● 夹紧系统采用下沉式四连杆升降增力机构,弯曲成品后,夹头下沉至转臂内,更便于装卸及空间弯管(成品在重力下自然下落,卸管方便)。● 微电脑控制器可预置16种弯曲角度,可利用脚踏开关一次性完成整个工艺流程,液压夹紧液压压料、液压弯管、液压辅推、液压抽芯,含特殊附件防皱装置。六只油缸(可增加小车送料和空间转角功能)。
产品名称,参数
W27YPC微电脑液压弯管机
W28K三座标立体弯管机
60
76
89
114
121
168
219
273
325
402
最大弯管规格
mm
Φ60*5
Φ76*6
Φ89*8
Φ114*8
Φ121*8
Φ160*14
Φ219*16
Φ273*18
Φ325*20
Φ402*25
管材的屈服极限
mpa
≤245
≤245
≤245
≤245
≤245
≤245
≤245
≤245
≤245
≤245
最小弯管规格
mm
Φ10
Φ15
Φ20
Φ30
Φ30
Φ60
Φ76
Φ89
Φ114
Φ159
最大弯曲半径
mm
R300
R400
R450
R550
R600
R800
R1000
R1200
R1500
R1800
最小弯曲半径
mm
R50
R60
R80
R100
R150
R200
R250
R300
R350
R400
标准芯杆长度
mm
2500
3000
4000
5000
6000
6000
8000
9000
10000
12000
最大弯曲角度
195
195
195
195
195
195
195
195
195
195
弯曲速度(B轴)
r/min
3
2.6
2.0
1.25
1.1
0.72
0.45
0.3
0.2
0.1
返回速度
r/min
4
5
4
3.2
2.9
2.2
1.8
1.4
1.2
1.0
小车
送进速度(Z轴)
m/min
0-30
0-30
0-30
0-25
0-25
0-20
0-20
0-10
0-10
0-10
空间转角速度(C轴)
r/min
0-20
0-20
0-15
0-10
0-10
0-8
0-6
0-4
0-2
0-2
机器重量复精度
B、C轴
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.2
±0.2
±0.2
Z轴
mm
±0.1
±0.1
±0.1
±0.1
±0.1
±0.2
±0.3
±0.4
±0.5
±0.8
液压系统工作压力
mpa
≤8
≤12
≤12
≤14
≤16
≤16
≤18
≤20
≤25
≤25
油泵额定压力
mpa
12
16
16
21
21
21
25
25
25
25
油泵电机功率
KW
5.5
7.5
11
15
18.5
22
30
45
55
75
机器外形(长*宽*高)
m
3*1.2*1.1
4*1.5*1.2
5.5*1.7*1.3
6*1.8*1.5
7*1.9*1.5
8*2.1*1.6
9.5*2.2*1.8
11*2.5*2
12*2.9*2.2
14*3.5*2.5
机器重量
kg
1400
2000
4000
5000
6000
15000
20000
26000
32000
40000

---------------------------------------------------------------------------------------------------------------

剪板机,折弯机,卷板机

该机系冷态弯管机.即在室温下不加任何填料而采用芯棒或不用芯棒弯曲管子的一种成形设备.可弯曲各种符合规定的平面管与空间管,更换模具后.可以弯制各种圆钢、角钢、槽钢等型材。适用于造船、锅炉、石油、化工、航空、金属结构及机械制造诸行业。该机为全液压传动,各动作均由电气集中控制。整机结构合理,性能可靠。操作灵活,维护方便,是金属管材、型材弯曲成形的理想设备



W27Y-159*14
机器型号
单位
W27Y-159*14
W27Y-219*8
Y27Y-219*18

弯曲最大管材(直径*壁厚)

mm
159*14
219*8
219*18
管材屈服极限
mpa
≤245
≤245
≤245
最大弯曲角度
o
195
195
195
最大规格管材最小直径
mm
480
650
660
弯曲半径范围
mm
250-800
250-800
400-1000
夹块、滚轮行程式
mm
180
180
250
弯曲速度
r/min
0.4
0.4
0.5-0.85
回程速度
r/min
0.37
0.37
1-2
标准芯棒长度
mm
4500
4500
6000
芯棒油缸行程
mm
320
45
45
液压系统工作压力
mpa
14(140)
14(140)
26.5(265)
油泵
型号
Type
CB-H50C-FL
CB-H50C-FL
63SCY14-1
压力
mpa
14(140)
14(140)
32(320)
流量
L/min
73.5
73.5
9.2
电机
型号
Type
Y180L-4
Y180L-4
J03-L-200M-4
功率
kw
22
22
40
转速
r/min
1470
1470
1470
外形尺寸 长*宽*高
mm
6150*2400*1520
6300*2400*1640
9856*4590*1660
整机重量
kg
13500
14000
26590
----------------------------------------------------------------------------------------------
剪板机,折弯机,卷板机
W27Y-60A
  w27Y—60A型弯管机是我厂八十年代引进的德国系列产品之一。该机最大特点转臂部位整体铸造速体加工,下沉四联杆增加机构夹管,凸轮定位,自动弯管。成品后夹头自动松开下沉。成品在重力下自然下落。液压夹管、液压压料、液压抽芯。设有机械放大角度显示表,可预置4种角度(在同一根管子上可连续弯制4种不同角度)。德系化产品稳定可靠。 机器出厂前连续运转十小时无问题发货。
名称
数值
单位
备注
最大弯管能力
Φ60X5
mm
A3
最大弯曲半径
300
mm
可加长
最小弯曲半径
10
mm
主电机功率
5.5
kw
960r/mm
机床重量
1500
kg
----------------------------------------------------------------------------------------------
弯管机模具及配件
剪板机,折弯机,卷板机 剪板机,折弯机,卷板机 剪板机,折弯机,卷板机 剪板机,折弯机,卷板机
防皱块
防皱块
特供材料
弯管模

----------------------------------------------------------------------------------------------
