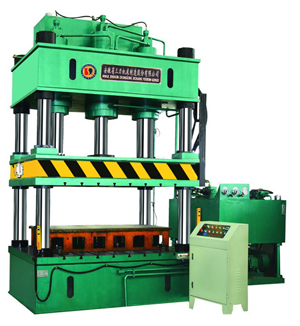

YQ32四柱液压机

液压机工作示意图（模具用户另购）

性能特点：本系列液压机适用于可塑材料的压制工艺，如冲压、弯曲、翻边、薄板拉伸等。此外还也可用于校正、压装、粉末制品成型以及非金属材料的压制成型。本系列压机具有继电器控制和PLC控制两种电气控制系统，有调整、手动及半自动三种操作方式，可实现定压和定程两种工艺方式。定压成型时，在压制后有保压延时及自动回程动作。工作台中间装有顶出装置，除顶出制品外。尚可作为液压垫用于反拉伸制件的成型工艺，其工作压力和行程，可根据工艺需要，在规定的范围内调整。

四柱液压机压制工件展示


			点击更多

YQ32四柱液压机技术参数
项目		单位	63T	100T	160T	200T	250T	315T	400T	500T	500A	630T
公称力		KN	630	1000	1600	2000	2500	3150	4000	5000	5000	6300
顶出力		KN	160	250	250	400	630	630	630	1000	1000	1600
开口高度		mm	800	800	1000	1120	1120	1250	1200	1500	1500	1500
滑块行程		mm	500	500	650	710	710	800	800	900	900	900
顶出行程		mm	200	200	200	250	250	300	360	360	360	360
滑块行程	空程下行	mm/s	100	70	40	120	＞150	120	120	200	200	＞200
	工作	mm/s	8-13	15	8	10	6-15	4-10	7.5	5-10	5-10	10
	回程	mm/s	100	100	65	70	＞150	65	65	120	120	100
工作台尺寸	左右	mm	630	630	800	900	1120	1200	1200	1400	2200	2000
工作台尺寸	前后	mm	630	630	800	900	1000	1200	1200	1400	1500	1600
工作台距地面高度		mm	700	700	550	550	650	700	600	500	500	500
外形尺寸	左右	mm	2370	2370	2450	2600	3150	3180	3785	4070	5150	4390
	前后	mm	900	900	800	900	1100	1200	1200	1648	1790	2150
	高度	mm	2770	2770	2600	4085	4740	4570	4667	5348	5700	5300
电机总功率		KW	11	11	15	15	15	22	37	60	60	60

YQ32四柱液压机技术参数
项目		单位	1000T	1250T	1600T	2000T	2500T	3000T
公称力		KN	10000	12500	16000	20000	25000	30000
顶出		KN	2000	2000	2500	3150	4000	5000
开口高度		mm	1600	1500	1600	1800	2000	2000
滑块行		mm	1000	900	1000	1200	1200	1200
顶出行程		mm	450	400	450	450	500	500
滑块行程	空程下行	mm/s	＞150	＞150	200-150	200	200	150
	工作	mm/s	10	10	10-4	4-7	8-18	5-12
	回程	mm/s	100	85	＞100	160/60	≥100	120
工作台尺寸	左右	mm	2000	1800	1800	2500	4000	4000
工作台尺寸	前后	mm	1800	1600	1600	2500	3000	2000
工作台距地面高度		mm	300	200	200	200	200	200
外形尺寸	左右	mm	7010	2670	6500	4770	6670	6670
	前后	mm	3000	1600	3900	2500/4500	5000	4000
	高度	mm	5740	6000	6500	6800	8350	5340
电机总功率		KW	75	170	240	320	380	450
