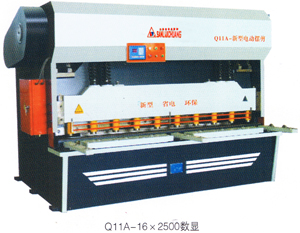

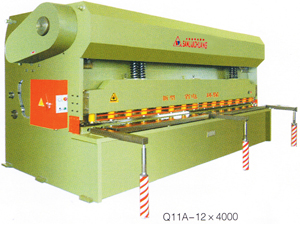

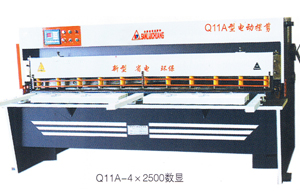

Q11电动摆式剪板机

新一代新型节能剪板机，填补国内市场需求空白。

电动摆式剪板机是我厂技术部近年来研发的新型换代产品。其结构合理

性能可靠，结构新颖，剪切精度高，是绿色环保产品，噪音小。

性能特点：1、节能（通过Q11其它型号和Qc12液压型综合测试结论）。

2、没有机械离合器部分和液压部分，经久耐用。

3、剪切时运转，不剪切时全机处于静止状态。

4、可点动剪切，回剪，连剪，单次剪。

5、刀口间隙，手柄快调。

6、刀片的直线度有补偿调整机构。

7、曲线弧型摆式剪切，刀口保持最小值，刀片不易损坏。

8、整机操作灵活，快捷。

9、传动方式：由内锥式自锁电动机带动减速机后，通过链轮链条传动主

轴上的偏心，上下移动，因而换成了各种剪切动作。

可根据客户要求定做

剪板机,折弯机,卷板机

技术参数

型号	最大可剪板厚（mm）	最大可剪板宽（mm）	剪切角度	抗剪强度极限（N）	剪切次数(次/min)	后挡料最大行程（mm）	电动机功率（KW）	减速器	机器外形尺寸（mm）	机器重量（kg）
4×1300	4	1300	1.3	≤450	28	400	4.5	XLE7	1900×1100×1300	1300
4×1600	4	1600	1.3	≤450	28	400	4.5	XLE7	2200×1100×1300	1600
4×2000	4	2000	1.3	≤450	22	400	5.5	XLE7	2700×1500×1600	2100
4×2500	4	2500	1.3	≤450	22	500	5.5	XLE7	3200×1250×1400	2800
4×3200	4	3200	1.3	≤450	18	500	7.5	XLE7	4100×1600×1700	5000
4×4000	4	4000	1.3	≤450	15	500	7.5	XLE7	4900×1600×1900	6000
6×1300	6	1300	1.3	≤450	22	500	7.5	XLE8	2000×1300×1500	2000
6×1600	6	1600	1.3	≤450	22	500	7.5	XLE8	2200×1300×1500	2500
6×2000	6	2000	1.3	≤450	18	500	7.5	XLE8	2900×1500×1600	3500
6×2500	6	2500	1.3	≤450	22	500	7.5	XLE8	3300×1500×1600	4000
6×3200	6	3200	1.3	≤450	18	500	7.5	XLE8	4100×1600×1800	6000
6×4000	6	4000	1.3	≤450	15	500	11	XLE8	4900×1600×1900	7500
8×1300	8	1300	1.3	≤450	18	500	11	XLE9	2000×1400×1600	3000
8×1600	8	1600	1.3	≤450	18	500	11	XLE9	2300×1400×1700	3500
8×2000	8	2000	1.3	≤450	18	500	11	XLE9	2900×1600×1800	4000
8×2500	8	2500	1.3	≤450	16	600	13	XLE9	3400×1800×2000	6000
8×3200	8	3200	1.3	≤450	13	600	13	XLE9	4100×1800×2000	8000
8×6100	8	6100	1.3	≤450	10	800	15	XLE9	7500×2300×2400	18000
10×2000	10	2000	1.3	≤450	16	600	15	XLE10	2800×2100×2200	8000
10×2500	10	2500	1.3	≤450	13	750	15	XLE10	3300×2200×2300	9000
12×2500	12	2500	2.3	≤450	13	750	15	XLE10	3300×2200×2400	10000
12×3200	12	3200	2.3	≤450	12	750	15	XLE10	4000×2200×2400	12000
12×4000	12	4000	2	≤450	11	750	15	XLE10	4800×2200×2500	15000
12×6100	12	6100	1.3	≤450	10	800	18.5	XLE10	7500×2300×2500	22000
16×2000	16	2000	2.3	≤450	13	750	18.5	XLE11	3000×2200×2400	12000
16×2500	16	2500	2.3	≤450	12	750	18.5	XLE11	3700×2250×2450	13000
16×3200	16	3200	2.3	≤450	11	750	22	XLE11	4500×2200×2500	14000
16×4000	16	4000	2.3	≤450	10	750	22	XLE11	5200×2250×2500	18000
20×2000	20	2000	2.3	≤450	13	750	30	XLE12	3300×2250×2450	14000
20×2500	20	2500	2.3	≤450	11	750	30	XLE12	3800×2300×2500	15000
20×3200	20	3200	2.3	≤450	10	750	30	XLE12	4600×2200×2500	18000
25×2500	25	2500	2.3	≤450	11	750	37	XLE12	4000×2300×2700	20000
25×3200	25	3200	2.3	≤450	10	750	37	XLE12	4600×2300×2600	22000
30×2500	30	2500	2.3	≤450	10	750	30×2	XLE12×2	4200×2300×2800	30000
